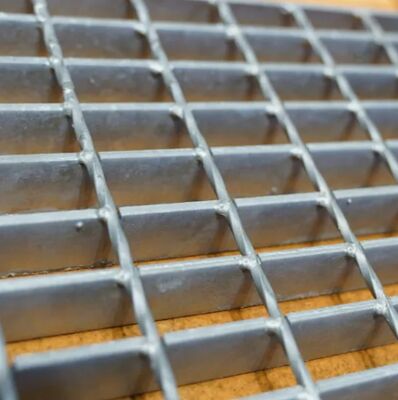

Griglie di acciaio al carbonio a sottile carico galvanizzate a caldo

Place of Origin:Henan
Marchio:Gnee
Certificazione:SGS
Capacità di fornitura:10000 Ton/tonnellate al mese
Descrizione del prodotto
Struttura di acciaio galvanizzato DIP caldo
La griglia in acciaio, nota anche come griglia a barre o griglia in metallo, è un assemblaggio a griglia aperta di barre metalliche.Le barre di cuscinetto si muovono in una direzione e sono spaziate da un fissaggio rigido a barre trasversali perpendicolari o da barre di collegamento piegate che si estendono tra loroQuesta progettazione è destinata a contenere carichi pesanti con un peso minimo.
La griglia in acciaio è ampiamente utilizzata per pavimenti, mezzanine, trampolini, recinzioni, coperture di trincee e piattaforme di manutenzione in fabbriche, officine, sale motori, canali di carrelli, aree di carico pesante,apparecchiature per caldaie, e aree di attrezzature pesanti.
I prodotti sono ampiamente utilizzati in settori quali l'industria petrolifera e petrolchimica, l'impianto di energia e acciaio, il porto, il cantiere navale, il trattamento delle acque e dei rifiuti, la costruzione municipale, il soffitto e così via.
Specifiche tecniche
Materiale Acciaio a basso tenore di carbonio, acciaio inossidabile o secondo le esigenze del cliente
Specificativi della barra di cuscinetto (mm) 20 x 3 a 100 x 10; 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 mm o su misura
Percorso della barra del cuscinetto (da centro a centro) 12.515, 25, 30, 30.1632 anni.5, 34, 40, 41.2545, 50, 60, 60.32, 80, 100 mm ecc. o su misura
Cross Bar Pitch (da centro a centro) 38, 50, 76, 100, 101,6 mm ecc. o su misura
Trattamento superficiale Natura, galvanizzazione a caldo, spruzzatura di vernice o in base alle esigenze del cliente

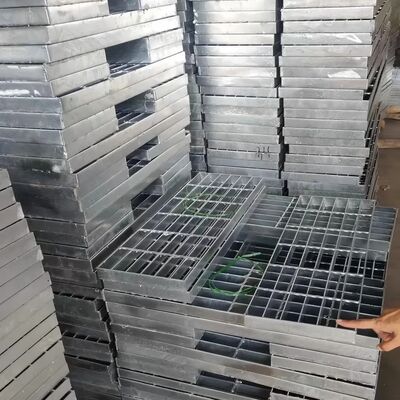

Imballaggio Involti in pellicola e nastri, in imballaggio su pallet di legno
Caratteristiche del prodotto
  • Antirrugine
  • Durabile
  • Forte
  • Sicuro
  • Facile installazione
Rispetto delle norme in materia di griglie in acciaio
  • Cina: YB/T4001.1-2007
  • USA: ANSI/NAAMM ((MBG531-88)
  • Regno Unito: BS4592-1987
  • Australia: AS1657-1985
Steel grating technical diagram showing bearing bar specifications and spacing
Specificativi della pendenza della barra del cuscinetto
- No, no, no, no. Permetterà di utilizzare i seguenti parametri: Larghezza del pannello standard (spessore della barra del cuscinetto 5 mm) Numero della barra del cuscinetto (PC) Commento
1 12.5 1005 81 Il passo tra i due lati è minore del normale passo della barra del cuscinetto.
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17
Steel grating dimensional specifications and installation diagram
Riepilogo Prodotto

Struttura di acciaio galvanizzato DIP caldo La griglia in acciaio, nota anche come griglia a barre o griglia in metallo, è un assemblaggio a griglia aperta di barre metalliche.Le barre di cuscinetto si muovono in una direzione e sono spaziate da un fissaggio rigido a barre trasversali perpendicolari ...
