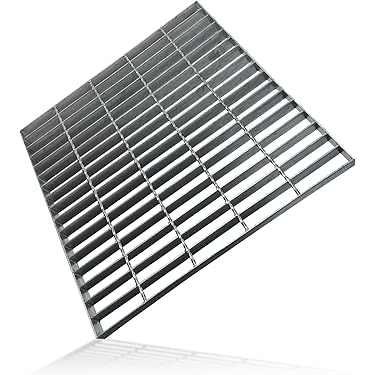

Grigliato in acciaio pressato con superficie seghettata zincata a caldo per applicazioni gravose

Place of Origin:Henan
Marchio:Gnee
Certificazione:SGS
Capacità di fornitura:10000 Ton/tonnellate al mese
Descrizione del prodotto
Grigliati in acciaio saldobrasati
Panoramica del prodotto

La grigliatura in acciaio press-locked è prodotta attraverso un processo che include la scanalatura, l'inserimento di spine di bloccaggio a pressione e la finitura. Nei punti di intersezione tra l'acciaio piatto e le barre orizzontali, la barra orizzontale viene pressata nell'acciaio piatto portante e fissata saldamente. In alcune applicazioni, l'acciaio piatto può essere utilizzato anche per le barre orizzontali.

Questa grigliatura è ampiamente utilizzata per varie applicazioni industriali, tra cui pavimentazioni, passerelle, soppalchi/ponti, gradini per scale, recinzioni, pavimenti per silos, rampe, superfici di banchine/magazzini, coperture per trincee, protezioni di sicurezza per finestre e macchinari, lavatoi, schermi di ventilazione, scaffalature, controsoffitti e coperture per pozzetti di drenaggio.

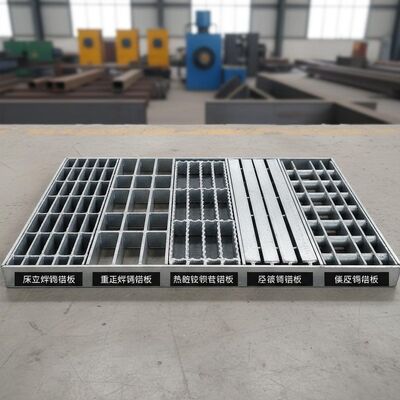

Press-locked steel grating installation and application examples
Specifiche tecniche
Materiale Acciaio al carbonio Q235, Acciaio inossidabile 304 / 316
Tipo Press Locked / Barra piatta / Barra seghettata / Barra a I
Dimensioni barra portante 20 x 3 a 100 x 9 mm; Specifiche sezione a I: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, ecc.
Passo barra portante 12,5 a 100 mm (30, 40, 60 mm consigliati, standard americano disponibile)
Passo barra trasversale 18,5 a 101,6 mm (50, 100 mm consigliati, standard americano disponibile)
Specifiche standard Acciaio piatto portante: 25x3mm / Spazio centrale: 30mm, 40mm, 50mm, 100mm
Barra orizzontale: 10x2mm / Spazio centrale: 50mm, 100mm
Trattamento superficiale Non trattato / Verniciatura / Zincatura a caldo
Standard acciaio Cina GB700-88 / America ASTM (A36) / Gran Bretagna ASTM (A36)
Standard HDG Cina GB/T13912-92 / America ASTM (A123) / Gran Bretagna BS729
Standard di qualità Cina YB/T4001-1998, America ANSI/NAAMM (MBG531-88), Gran Bretagna BS4592-1987, Australia AS1657-1992
Specifiche passo barra portante
N. Passo barra portante (mm) Larghezza pannello standard (spessore barra portante 5mm) Numero barre portanti (pz) Osservazioni
1 12,5 1005 81 Il passo tra i due lati è inferiore al passo normale della barra portante
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23,85 1007 43
6 25 1005 41
7 30 995 34
8 30,16 1000 34
9 30,3 1005 34
10 32,5 1013 32
11 34,3 1000 30
12 35 1020 30
13 35,3 1029 30
14 40 1005 26
15 41 1030 26
16 41,4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

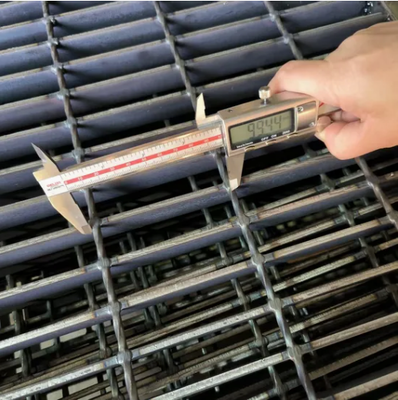

Steel grating technical details and close-up view
