Griglia per pavimentazione in acciaio zincato a caldo per impieghi gravosi

Place of Origin:Cina
Marchio:GNEE
Certificazione:ISO9001,SGS
Quantità minima di ordine:10 metri quadri
Price:negotiable
Termini di pagamento:L/c, t/t
Capacità di fornitura:100 t/settimana
Dettagli del prodotto
Evidenziare:

griglia per pavimentazione in acciaio per impieghi gravosi

,

griglia in acciaio zincato a caldo

,

Griglie di barre di acciaio industriali
Descrizione del prodotto
Cumpulo in acciaio zincato a caldo gravoso a pianta di griglia
Barra cuscinetto da 70 mm x 6 mm.
I reticoli saldati pesanti sono progettati per servire applicazioni soggette a carichi di rotolamento pesanti e statici come autostrade, pavimenti di piante, banchini di carico, coperture di ingresso e aeroporti. Poiché queste condizioni possono variare dai carrelli elevatori leggeri al traffico di camion o aeromobili pesanti, i reticoli pesanti sono fabbricati in una vasta gamma di dimensioni e spazi a barre.
Materiali e finiture
I reticoli pesanti sono fabbricati in acciaio al carbonio e acciai inossidabili in serie 300. I prodotti in acciaio al carbonio sono disponibili a nudo (senza finitura), dipinti con la vernice standard dei produttori o zincati a caldo. I prodotti in acciaio inossidabile sono disponibili finiture per mulino, pulite commercialmente o elettro-monobilizzate.

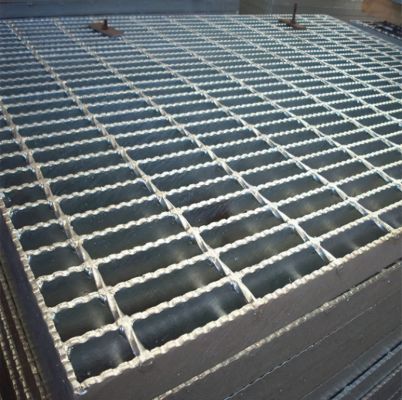

Heavy Duty Hot DIP Galvanized Steel Bar Grate
Tavolo di distanza
15-W-4 Barre cuscinetti a barre trasversali OC 15/16 "a 4" OC 15-W-2 Barre cuscinetti a barre trasversali OC 15/16 "a 2" OC
19-W-4 Barre del cuscinetto a 1-3/16 "OC Cross BAR a 4" OC 19-2 Barre del cuscinetto a 1-3/16 "OC Cross bar a 2" OC
22-W-4 Barre del cuscinetto a 1-3/8 "OC Cross bar a 4" OC 22-W-2 Barre del cuscinetto a 1-3/8 "OC Cross bar a 2" OC
30-W-4 Barre del cuscinetto a 1-7/8 "OC Cross bar a 4" OC 30-W-2 Barre del cuscinetto a 1-7/8 "OC Cross bar a 2" OC
38-W-4 Barre del cuscinetto a 2-3/8 "OC Cross BAR a 4" OC 38-W-2 Barre del cuscinetto a 2-3/8 "OC Cross bar a 2" OC
Fasciatura
I reticoli pesanti sono comunemente sottoposti a carichi di shock e impatto ed è altamente raccomandato che tutte le estremità aperte vengano fasciate. La barra di banda saldata aiuta a distribuire carichi di impatto e minimizza la distorsione quando è sottoposta a modelli di traffico ripetitivi.
Superficie dentellata
Le barre del cuscinetto serrate opzionali migliorano la resistenza allo skid. Considera questa superficie per applicazioni soggette all'accumulo di liquidi o lubrificanti o installazioni di griglia inclinate.
Come specificare la griglia della barra pesante
  • Seleziona il tipo di griglia
    • "W" per la griglia in acciaio saldato
    • "WS" per griglia in acciaio inossidabile saldato
  • Seleziona la spaziatura della barra dalla tabella sopra
  • Selezionare la dimensione della barra del cuscinetto dalle tabelle di carico
  • Specificare la superficie semplice o seghettata
  • Specificare la fasciatura e qualsiasi assetto aggiuntivo richiesto
  • Specificare la finitura
    • Acciaio nudo (nessuna finitura)
    • Dipinto (rosso, nero, argento, altro)
    • Hot Dip Galvanized (per ASTM A-123)
    • Altro
  • Specificare i dispositivi di fissaggio (se richiesto) - banda / layout / dispositivi di fissaggio
Condizioni di traffico massimo
Tipo di traffico Carico delle ruote (IBS)
(Carico di assi 1/2 +30% di impatto)		 Distribuzione del carico
Parallelo con l'asse		 Perpendicolare all'asse
Traffico di camion H-25
40000lb.axle caricamento a doppia ruote
AASHTD H-25 modificato		 26.000 2 (c) +25 " 25 "
Traffico di camion H-20
32000lb.axle caricamento a doppia ruote
AASHTD modificato H-20		 20.800 2 (c) +20 " 20 "
Traffico di camion H-15
24000lb.axle carico single ruote
AASHTD modificato H-15		 15.600 2 (c) +15 " 15 "
Automobile
6322 IB VEICOLO 3578 IB.Load
60%di carico dell'asse di azionamento		 3.861 2 (c) +9 " 9 "
FORKLIFT 5ton
10000 ib.cap.lifttruck 14000ib.Vehicle
24.000 IB.ABLE CARICO 85% ASSLE ASSALE		 13.480 2 (c) +11 " 11 "
FORKLIFT 3TON
6.000 ib.cap.lift camion 9000ib.vehicle
15800 IB.ABLE CARICO 85% ASSLE ASSOLE		 8.730 2 (c) +7 " 7 "
Forklift 1ton
2.000 ib.cap.lift camion 4200ib.Vehicle
6200 IB.ABILE CARICO 85% ASSLE ASSOLE		 3.425 2 (c) +4 " 4 "

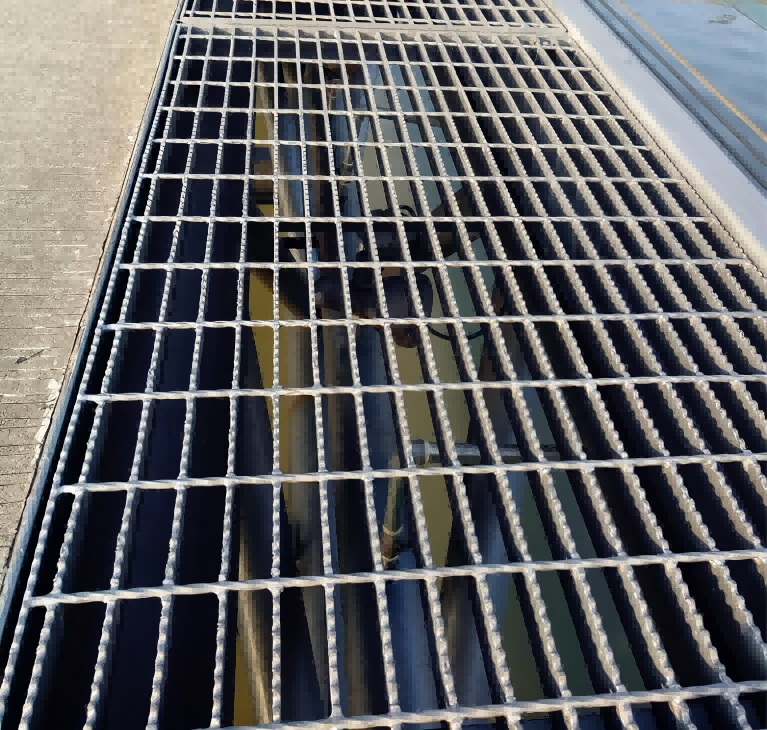

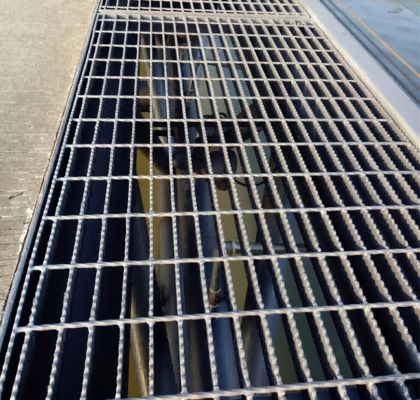

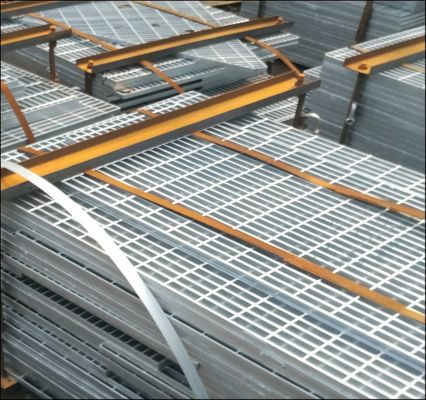

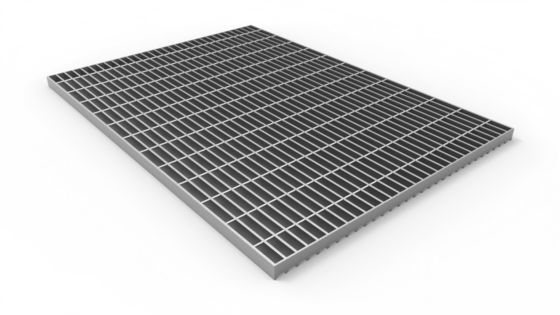

Heavy Duty Hot DIP Galvanized Steel Bar Grate Heavy Duty Hot DIP Galvanized Steel Bar Grate
Riepilogo Prodotto

Cumpulo in acciaio zincato a caldo gravoso a pianta di griglia Barra cuscinetto da 70 mm x 6 mm. I reticoli saldati pesanti sono progettati per servire applicazioni soggette a carichi di rotolamento pesanti e statici come autostrade, pavimenti di piante, banchini di carico, coperture di ingresso e ...
